Σταθερός ανιχνευτής CH4 εκτεταμένου εύρους SG100-R
Προηγμένο σταθερό απομακρυσμένο σύστημα ανίχνευσης αερίου σχεδιασμένο για παρακολούθηση μεθανίου (CH4) με δυνατότητα εκτεταμένης απόστασης μεταξύ πομπού και αισθητήρα.
Το SG100-R είναι ένα σταθερό σύστημα ανίχνευσης αερίου που διαχωρίζει τον αισθητήρα από τον πομπό έως και 1000 μέτρα χρησιμοποιώντας επικοινωνία RS485. Αυτός ο σχεδιασμός απομακρυσμένης τοποθέτησης είναι ιδανικός όταν το σημείο μέτρησης βρίσκεται μέσα σε αγωγό, αγωγό, περιορισμένο χώρο ή όπου τα αέρια είναι βαρύτερα από τον αέρα - ο αισθητήρας πηγαίνει εκεί που είναι ο κίνδυνος, ενώ ο πομπός παραμένει σε μια βολική, ασφαλή θέση για προβολή και διαμόρφωση της οθόνης.
Λαμβάνοντας ως παράδειγμα το μεθάνιο (CH4), το σύστημα χρησιμοποιεί έναν αισθητήρα καταλυτικής καύσης για να μετρήσει από 0 έως 100% LEL με ανάλυση 1% LEL. Οι έξοδοι περιλαμβάνουν 3-wire 4-20mA, RS485 Modbus και τρία ρελέ (χαμηλός συναγερμός, υψηλός συναγερμός, συναγερμός σφάλματος). Η διαμόρφωση πραγματοποιείται με ασφάλεια χωρίς άνοιγμα του περιβλήματος χρησιμοποιώντας μαγνητική ράβδο ή προαιρετικό τηλεχειριστήριο. Η μονάδα διαθέτει πιστοποίηση IECEx/ATEX (Ex db IIC T6 Gb), προστασία IP66/IP68 και ανθεκτικό περίβλημα από χυτό αλουμίνιο (SS316 προαιρετικό). Συνοδεύεται από βραχίονα στήριξης.
Γιατί έχει σημασία η τοποθέτηση αισθητήρα τηλεχειρισμού
Οι παραδοσιακοί σταθεροί ανιχνευτές τοποθετούν τον αισθητήρα απευθείας στον πομπό - αλλά αυτό δεν λειτουργεί για κάθε σενάριο. Το SG100-R επιλύει αυτές τις προκλήσεις:
- Εγκαταστάσεις αγωγών και αγωγών- Τοποθετήστε τον αισθητήρα μέσα στη ροή αέρα ενώ ο πομπός παραμένει έξω για εύκολη πρόσβαση.
- Αέρια βαρύτερα από τον αέρα- Αέρια όπως τα NH3, H2S και H2 τείνουν να καθιζάνουν σε χαμηλά σημεία. Ο αισθητήρας πηγαίνει κοντά στο πάτωμα. ο πομπός παραμένει στο ύψος των ματιών για ασφαλή ανάγνωση.
- Δύσκολα προσβάσιμες περιοχές- Περιορισμένοι χώροι, κεφαλές σκαφών ή υπερυψωμένοι αγωγοί - αποκτήστε πρόσβαση στον αισθητήρα από απόσταση χωρίς να σκαρφαλώνετε ή να εισέρχεστε σε επικίνδυνες ζώνες.
- Σκληρά περιβάλλοντα αισθητήρων- Εάν το σημείο μέτρησης είναι υγρό, σκονισμένο ή διαβρωτικό, ο πομπός μπορεί να βρίσκεται σε καθαρότερη περιοχή, παρατείνοντας τη διάρκεια ζωής του.
- Μέγιστη απόσταση διαχωρισμού: 1000 μέτρα- τροφοδοτείται και επικοινωνείται μέσω σύνδεσης RS485 από τον πομπό.
Μια σύντομη σημείωση για το μεθάνιο (CH4)
Το μεθάνιο είναι το κύριο συστατικό του φυσικού αερίου. Είναι άχρωμο, άοσμο και πολύ εύφλεκτο. Όταν η συγκέντρωσή του στον αέρα φτάσει μεταξύ 5% και 15% κατ' όγκο, γίνεται εκρηκτικό. Το κατώτερο όριο έκρηξης (LEL) του μεθανίου είναι 5% VOL, που ορίζεται ως 100% LEL στον ανιχνευτή. Η μέτρηση 0-100% LEL δείχνει άμεσα πόσο κοντά είναι η ατμόσφαιρα στο εύρος των εκρηκτικών.
Τυπικές πηγές μεθανίου:Αγωγοί φυσικού αερίου, χώροι υγειονομικής ταφής, ανθρακωρυχεία, μονάδες βιοαερίου, χωνευτές λυμάτων και διυλιστήρια πετρελαίου.
Το SG100-R παρέχει έγκαιρη προειδοποίηση για εύφλεκτες διαρροές, ειδικά σε απομακρυσμένες ή δυσπρόσιτες τοποθεσίες όπου οι συμβατικοί ανιχνευτές δεν μπορούν να εγκατασταθούν ή να συντηρηθούν εύκολα.
Εφαρμογές πεδίου - Όπου το SG100-R Excel
- Αγωγοί αγωγών- Παρακολούθηση αερίου μέσα στους αγωγούς εξαερισμού ή εξαγωγής. αισθητήρας μέσα, πομπός έξω.
- Ανίχνευση βαρέων αερίων- Τα NH3, H2, H2S καθιζάνουν σε χαμηλά σημεία. αισθητήρας στο επίπεδο του δαπέδου, πομπός σε άνετο ύψος θέασης.
- Είσοδος σε περιορισμένο χώρο- Αισθητήρας μέσα σε δεξαμενές, πλοία ή υπονόμους. ο πομπός τοποθετημένος με ασφάλεια έξω για παρακολούθηση του προσωπικού.
- Χωματερές & εγκαταστάσεις βιοαερίου- Παρακολούθηση μεθανίου σε φρεάτια συλλογής και χωνευτήρες.
- Σταθμοί συμπίεσης φυσικού αερίου- Αισθητήρας τηλεχειρισμού σε κοιλότητες βαλβίδων όπου η πρόσβαση είναι περιορισμένη.
- Διυλιστήρια πετρελαίου και φυσικού αερίου- Παρακολούθηση φυγής εκπομπών σε δυσπρόσιτες περιοχές διεργασίας.
- Επεξεργασία λυμάτων- Παρακολούθηση χωνευτικού αερίου (μεθάνιο) σε χώρους κορυφής δεξαμενών.
- ανθρακωρυχεία- Τηλεπισκόπηση στους αεραγωγούς επιστροφής ή στις περιοχές των οπών.

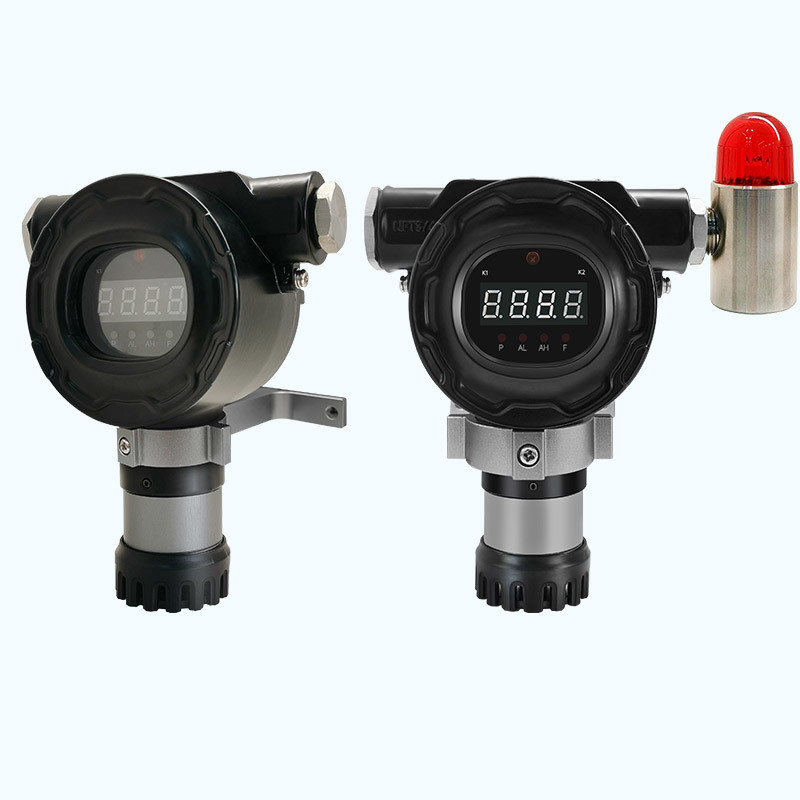

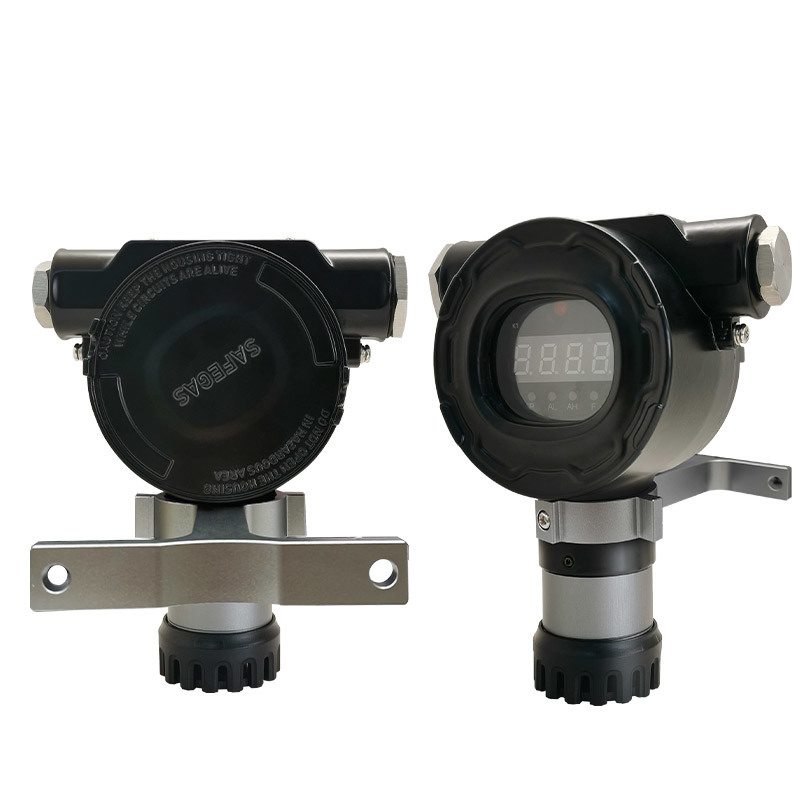

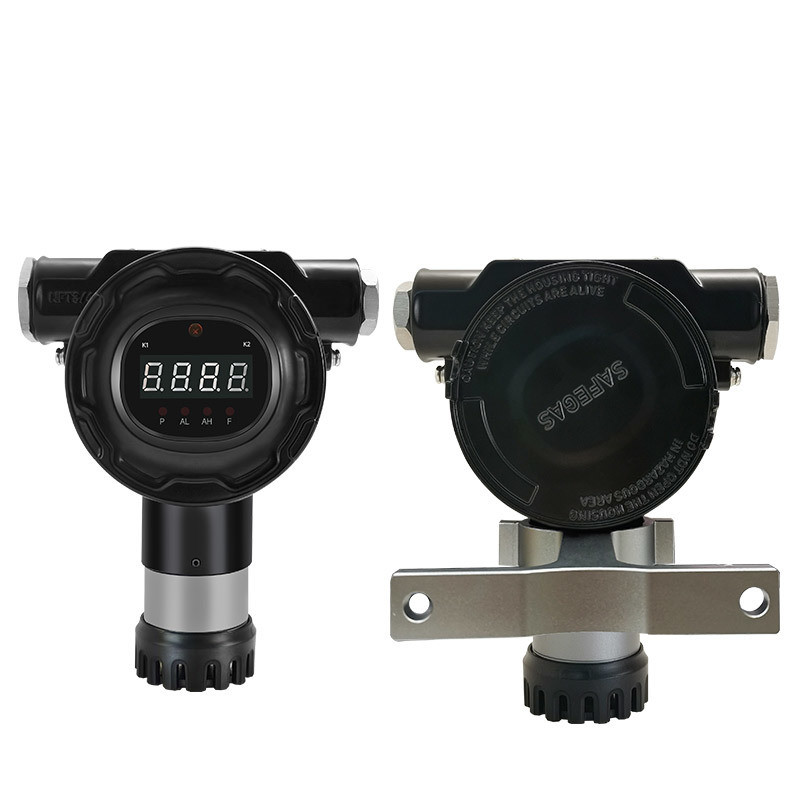

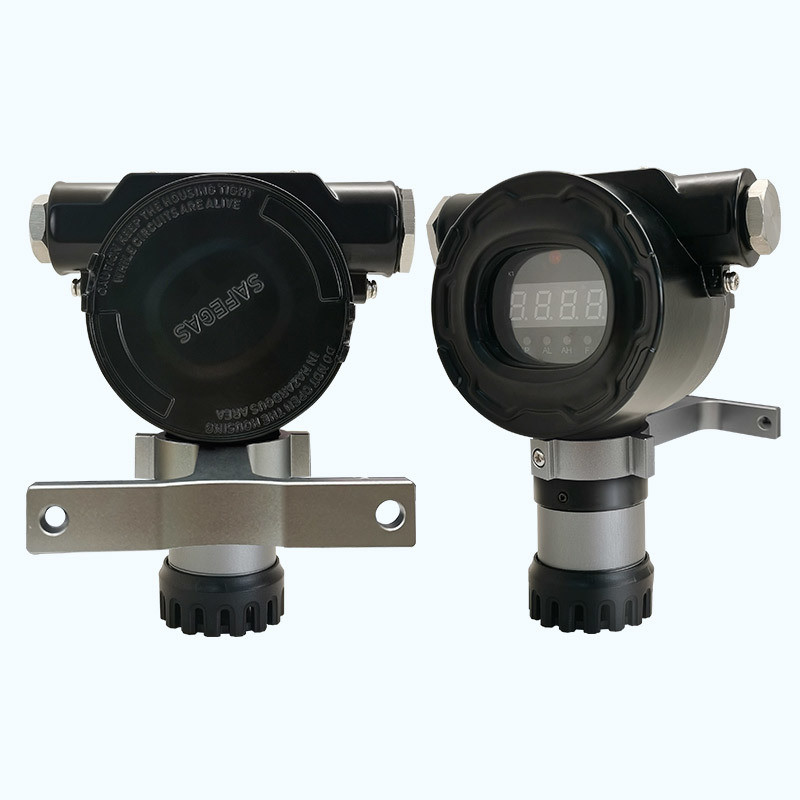

Εικόνες προϊόντων
Τεχνικές προδιαγραφές (CH4, 0 -100%LEL)
| Παράμετρος |
Αξία |
| Αέριο στόχος |
Μεθάνιο (CH4) |
| Αρχή ανίχνευσης |
Καταλυτική καύση |
| Εύρος μέτρησης |
0 - 100% LEL |
| Ψήφισμα |
1% LEL |
| Ακρίβεια |
≤ ±2-5% FS (εξαρτώμενο από τον αισθητήρα) |
| Αξιολόγηση με αντιεκρηκτική προστασία |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Προστασία εισόδου |
IP66 / IP68 |
| Κατανάλωση ρεύματος |
<2,5W (τοξικό αέριο) / <4W (εύφλεκτο αέριο) |
| Τυπικές Έξοδοι |
3-wire 4-20mA, RS485 Modbus |
| Έξοδοι ρελέ |
3 ρελέ (χαμηλός συναγερμός, υψηλός συναγερμός, συναγερμός σφάλματος) |
| Τάση τροφοδοσίας |
12-24V DC |
| Επίδειξη |
LED |
| Θερμοκρασία λειτουργίας (Καταλυτική) |
-40°C έως +70°C |
| Υγρασία λειτουργίας |
0-95% RH (χωρίς συμπύκνωση) |
| Εύρος πίεσης |
86-106 kPa |
| Υλικό περιβλήματος |
Χυτό αλουμίνιο (στάνταρ); SS316 (προαιρετικό) |
| Καταχωρήσεις καλωδίων |
1 × 3/4 NPT (αριστερά) & 1 × M20 (δεξιά) |
| Διαστάσεις |
157,8 × 128,8 × 69,6 χλστ |
| Βάρος |
1,0 κιλό |
| Εγγύηση |
1 έτος |
Βασικές Δυνατότητες
- Διαχωρισμός 1000 μέτρων- Ο αισθητήρας και ο πομπός μπορούν να απέχουν έως και 1000 μέτρα μεταξύ τους μέσω του RS485 - απαράμιλλη ευελιξία για δύσκολες εγκαταστάσεις.
- Πιστοποιημένο αντιεκρηκτικό- IECEx και ATEX Ex db IIC T6 Gb - ασφαλές για επικίνδυνες περιοχές Ζώνης 1 και 2.
- Προστασία IP66/IP68- Στεγανό στη σκόνη, προστατευμένο από ισχυρούς πίδακες νερού και βυθιζόμενο.
- Πολλαπλές επιλογές εξόδου- 4-20mA (3-wire), RS485 Modbus, συν τρία ρελέ για έλεγχο εξωτερικής συσκευής.
- Ασφαλής διαμόρφωση- Μαγνητικό ραβδί (περιλαμβάνεται) ή προαιρετικό τηλεχειριστήριο - δεν χρειάζεται να ανοίξετε το περίβλημα σε εκρηκτικές ατμόσφαιρες.
- Τοπική οθόνη- Η οθόνη LED δείχνει τη συγκέντρωση αερίου σε πραγματικό χρόνο στη θέση του πομπού.
- Ανθεκτική κατασκευή- Περίβλημα από χυτό αλουμίνιο. ανοξείδωτο ατσάλι 316 προαιρετικό για διαβρωτικά σημεία.
- Εύκολη εγκατάσταση- Παρέχεται βραχίονας στήριξης. τυπικές εισόδους καλωδίων (NPT και M20).
Σχετικά με τον Κατασκευαστή
Shenzhen YuanTe Technology Co., Ltd. (Safegas)- ιδρύθηκε το 2010, με πάνω από 16 χρόνια εμπειρίας στην Ε&Α, την κατασκευή και τις πωλήσεις ανίχνευσης αερίων. Η εταιρεία εξυπηρετεί πετρέλαιο και φυσικό αέριο, χημικά, προστασία του περιβάλλοντος, ηλεκτρονικά είδη, δημοτικές μηχανικές, γεωργία και οικιακές συσκευές.
Βασικά διαπιστευτήρια:
- Πιστοποιημένο κατά ISO9001, ISO45001, IECEx, ATEX, EMC
- Ετήσια παραγωγική ικανότητα: >80.000 μονάδες
- Τυπική παράδοση: 5-7 εργάσιμες ημέρες
- 24/7 παγκόσμια υποστήριξη μετά την πώληση
- Η γκάμα προϊόντων περιλαμβάνει φορητούς ανιχνευτές, σταθερούς πομπούς, αναλυτές αερίων, πίνακες ελέγχου, σταθμούς σύνδεσης και αξεσουάρ βαθμονόμησης.
Συχνές Ερωτήσεις
Ε1: Πόσο μακριά μπορεί να είναι ο αισθητήρας από τον πομπό;
A1: Έως 1000 μέτρα με χρήση επικοινωνίας RS485.
Ε2: Μπορεί το SG100-R να ανιχνεύσει αέρια εκτός από μεθάνιο;
Α2: Ναι. Υποστηρίζει εκατοντάδες τύπους αισθητήρων - καταλυτικά (εύφλεκτα), IR (CO2, CH4), ηλεκτροχημικά (τοξικά) και PID (VOC). Επικοινωνήστε μαζί μας για συγκεκριμένες διαμορφώσεις αερίου.
Ε3: Ο πομπός έχει οθόνη;
A3: Ναι, μια οθόνη LED δείχνει τη συγκέντρωση αερίου σε πραγματικό χρόνο στη θέση του πομπού.
Ε4: Πώς μπορώ να προσαρμόσω τα σημεία ρύθμισης συναγερμού χωρίς να ανοίξω το περίβλημα;
A4: Χρησιμοποιήστε το παρεχόμενο μαγνητικό ραβδί (μη παρεμβατικό) ή το προαιρετικό τηλεχειριστήριο - ασφαλές σε επικίνδυνες περιοχές.
Ε5: Τι ρελέ παρέχονται;
A5: Τρία ρελέ - χαμηλός συναγερμός, υψηλός συναγερμός και συναγερμός σφάλματος. Μπορούν να οδηγήσουν απευθείας εξωτερικές κόρνες, φώτα στροβοσκοπίου, ανεμιστήρες ή ηλεκτρομαγνητικές βαλβίδες.
Ε6: Ποια είναι η βαθμολογία προστασίας;
A6: IP66 (στεγανό στη σκόνη, με προστασία από ισχυρούς πίδακες νερού) και IP68 (υποβρύχιο).
Ε7: Ποια είναι η περίοδος εγγύησης;
A7: 1 έτος για τον πομπό και τον αισθητήρα (τα αναλώσιμα του αισθητήρα ενδέχεται να έχουν μικρότερη εγγύηση ανάλογα με τον τύπο).
Ε8: Ο αισθητήρας τηλεχειρισμού χρειάζεται τη δική του παροχή ρεύματος;
A8: Όχι. Ο πομπός τροφοδοτεί τον αισθητήρα τηλεχειρισμού μέσω της σύνδεσης RS485.
Ε9: Μπορώ να εγκαταστήσω τον αισθητήρα μέσα σε αγωγό ή αγωγό;
Α9: Ναι. Ο αισθητήρας τηλεχειρισμού έχει σχεδιαστεί για εγκατάσταση σε αγωγούς, στοίβες ή σωλήνες - ο πομπός παραμένει έξω σε μια προσβάσιμη, ασφαλή θέση.
Ε10: Είναι το SG100-R πιστοποιημένο για εκρηκτικές ατμόσφαιρες;
Α10: Ναι. Διαθέτει πιστοποίηση IECEx και ATEX Ex db IIC T6 Gb για επικίνδυνες περιοχές Ζώνης 1 και Ζώνης 2.
Τυπικά περιεχόμενα συσκευασίας
- Ανιχνευτής αερίου - 1 μονάδα
- Μαγνητική ράβδος - 1 τεμάχιο
- Εγχειρίδιο χρήσης (Αγγλικά) - 1 αντίγραφο
- Πιστοποιητικό συμμόρφωσης / Κάρτα εγγύησης - 1 αντίγραφο
- Βάση στήριξης - 1 σετ
- Τηλεχειριστήριο - 1 τεμάχιο
